classmate CAD: Modelle spielend wiederfinden.
Mit classmate CAD reduzieren Sie Ihren Konstruktionsaufwand und bringen
Ordnung in Ihre Teileverwaltung.
Die Software analysiert und klassifiziert 3D-Modelle und Geometrieinformationen.
Selbstständig und vollautomatisch.
classmate CAD: Macht Konstruktionslösungen besser auffindbar als jemals zuvor.
Produktvideo: Automatische Klassifizierung von CAD-Modellen und Bauteilen
classmate CAD ist für alle Unternehmen interessant, in denen
- mit gängigen CAD-Systemen wie Autodesk® Inventor®, SolidWorks, Solid Edge, PTC Creo Parametric oder Siemens PLM Software NX gearbeitet wird,
- Konstrukteure entlastet werden sollen,
- flexible Möglichkeiten für das Suchen und Finden vorhandener CAD-Daten benötigt werden und
- die Wiederverwendungsrate von Bauteilen deutlich erhöht werden soll.
Lesen Sie, wie unterschiedliche Kunden die Software einsetzen:
Klassifiziert 3D-Modelle ohne jeglichen Aufwand für den Konstrukteur.
Vollautomatische Klassifizierung
classmate CAD ist patentiert und arbeitet als Ergänzung zu vorhandenen Software-Lösungen in Ihrem Unternehmen. Die vollautomatische geometrische Klassifizierung und Indexierung von 3D-CAD-Modellen für die Ähnlichteilsuche wird in die bestehende CAD-Software eingebunden. classmate CAD füllt automatisch die klassenspezifischen Sachmerkmalleisten mit den ermittelten Werten und erstellt zur Veranschaulichung 2D- und 3D-Vorschauformate.
Jederzeit anpassbares, nachvollziehbares Regelwerk
classmate CAD arbeitet mit anpassbaren, hocheffizienten Regeln. Ein Best-Practice-Regelwerk für den Maschinen- und Anlagenbau deckt bereits einen großen Teil an Klassifizierungsaufgaben standardmäßig ab und wird individuell ergänzt. Ihre Daten stehen in kürzester Zeit klassifiziert, mit Sachmerkmalen versehen und geometrisch indexiert zur Verfügung.
Kein Aufwand für den Konstrukteur

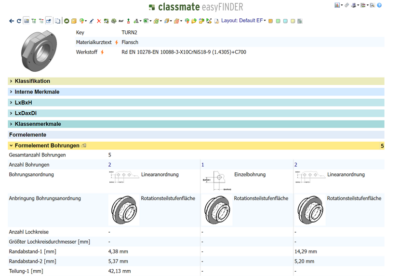

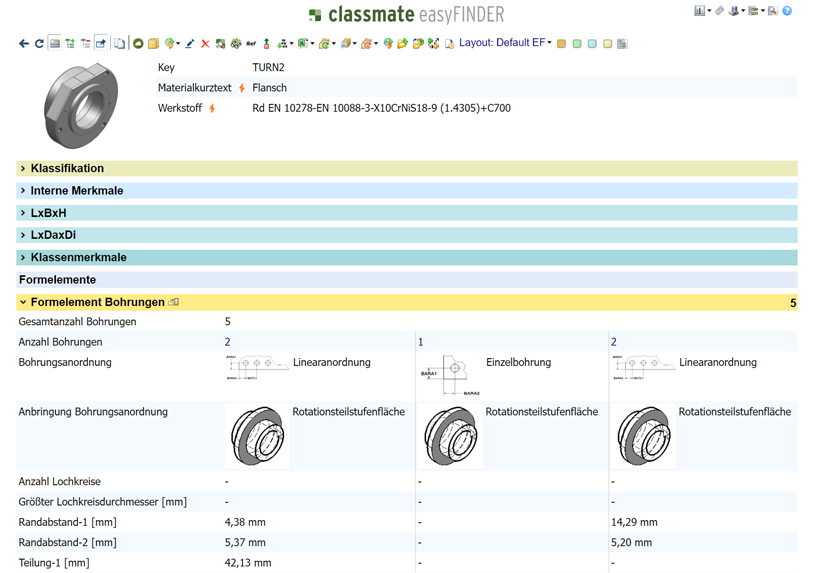

Die patentierte Lösung analysiert 3D-CAD-Modelle nach Formelementen wie z. B. Außen- oder Innenkonturen, Bohrungen, Bohrungsanordnung, Fasen, Rundungen und Ausklinkungen. Es ist dabei unerheblich, wie die CAD-Modellierung aufgebaut ist. Diese umfangreichen Analyse und Auswertungstätigkeiten führt classmate CAD vollautomatisch, ohne das Zutun des Konstrukteurs durch. Dieser erstellt wie gewohnt sein Modell und speichert es im PDM-System ab. Parallel hierzu analysiert classmate CAD eigenständig die 3D-CAD-Modelle und berechnet zusätzlich für jedes CAD-Modell einen Index („Geometrischer Fingerabdruck“), der eine Ähnlichteilsuche auf Basis einer vorhandenen Geometrie ermöglicht. Schemazeichnungen, Grafiken, 2D-Vorschaubilder und 3D-Viewerformate, die ebenfalls aus den ermittelten Daten erstellt werden, ermöglichen eine effiziente Suche nach Bauteilen.
Folgeprozesse werden vereinfacht
Mit classmate CAD sparen Sie langfristig Zeit und Geld, denn Sie können nicht nur Konstruktionsmodelle wiederverwenden und Bauteile standardisieren, sondern auch die Arbeitsvorbereitung entlasten, die NC-Programmierung beschleunigen und den Einkauf optimieren.
